API 11B Standard Stagli di aspirazione in acciaio in lega per la perforazione di petrolio
API 11B Apparecchiature di perforazione e accessori per aste di aspirazione standard
Descrizione dei prodotti:
L'asta di aspirazione è l'attrezzatura comune nell'estrazione del petrolio. Viene prodotta attraverso molti processi tra cui il collaudo, la raddrizzatura e la forgiatura. L'asta di aspirazione è posizionata tra l'asta lucidata e la pompa del pozzo petrolifero. Per erogare potenza. L'asta di aspirazione è prodotta in acciaio al carbonio e acciaio legato di alta qualità, conforme allo standard API Spec 11B. L'asta di aspirazione ha vari tipi tra cui l'asta di aspirazione comune, l'asta di aspirazione cava e l'asta di aspirazione in FRP. Comunemente usiamo l'accoppiamento dell'asta di aspirazione per collegare l'asta di aspirazione. L'asta di aspirazione ha anche varie specifiche per adattarsi a diversi ambienti e applicazioni.
Caratteristiche:
1. La struttura dell'asta di aspirazione può essere iniettata con olio caldo, vapore. Può anche essere utilizzata per far funzionare il cavo riscaldante.
2. Il giunto filettato è progettato con una superficie di appoggio per rendere il giunto più affidabile.
3. Elevata rigidità per sopportare una coppia elevata.
4. Tipo di connessione: connessione con accoppiamento e connessione diretta.

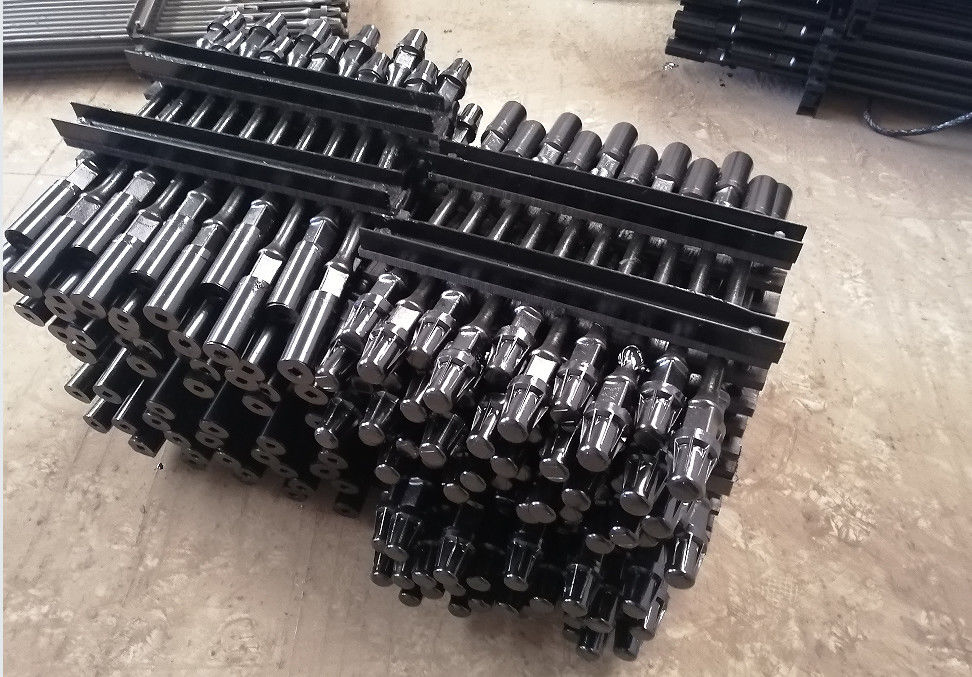

5. Imballaggio su pallet metallico per risparmiare spazio e facilitare il trasporto.
6. Sono presenti tappi di plastica per proteggere la filettatura dell'asta di aspirazione.
Dettagli del grado:
1. Asta di aspirazione di grado D: Realizzata in acciaio legato di qualità trattato termicamente, con elevata resistenza alla trazione e allo snervamento; adatta per ambienti non corrosivi o leggermente corrosivi.
2. Asta di aspirazione di grado C: Resistenza moderata, non suscettibile a cricche da stress da solfuro, adatta in ambiente acido.
3.. Asta di aspirazione di grado HL e HY: Alta resistenza; struttura e dimensioni corrispondenti all'asta di aspirazione di grado D; resistente a 966-1, 136 MPa (140.000-164.720 psi); adatta per pozzi profondi e di grande spostamento
4. Asta di aspirazione di grado K, KD: Con buona resistenza alla corrosione in ambienti H2S, CO2 e NaCl, resistenza alla trazione superiore.
Specifiche dell'asta di aspirazione e dell'asta pony:
Specifiche dell'asta di aspirazione:
| Dimensione in (mm) |
Diametro del corpo dell'asta in (mm) |
Accoppiamento
OD mm (in) |
Accoppiamento a grandezza naturale OD mm (in) |
diametro della filettatura esterna in (mm) |
Chiave quadrata W*L mm (in) |
Serie di lunghezza m (ft) |
| 1 (25) |
1 (25.40) |
50.8 (2) |
55.6(2.187) |
1-3/8 (34.93) |
33.3×38.1(1-5/16×1-1/2) |
2 (6), 3 (10) |
| 1-1/8 (28) |
1-1/8 (28.58) |
57.2 (2.25) |
60.33(2.375) |
1-9/16 (39.7) |
38.1×41.3 (1-1/2×1-5/8) |
2 (6), 3 (10) |
| 3/4 (19) |
3/4 (19.05) |
38.1 (1.5) |
41.28(1.625) |
1-1/16(26.99) |
25.4×31.8 (1×1-1/4) |
9.14 (30) |
| 5/8 (16) |
5/8 (15.88) |
31.8 (1.25) |
38.10(1.5) |
15/16 (23.81) |
22.2×31.8 (7/8×1-1/4) |
7.62 (25) |
| 7/8 (22) |
7/8 (22.23) |
41.3 (1.625) |
46.0(1.812) |
1-3/16 (30.16) |
25.4×31.8 (1×1-1/4) |
0.6 (2), 1 (3) |
Proprietà meccaniche delle aste di aspirazione:
| Grado |
Resistenza allo snervamento min. 0,2%
offset M Pa (psi)
|
Resistenza alla trazione
M Pa (psi) |
Allungamento
δ%
|
Riduzione dell'area ψ% |
| K |
414 (60.000) |
621-793(90.000-115.000) |
≥13 |
≥60 |
| C |
414 (60.000) |
621-793(90.000-115.000) |
≥13 |
≥50 |
| D |
586 (84.970) |
793-965 (114.985-139.925) |
≥10 |
≥50 |
| HL |
795(115.000) |
965-1.195(140.000-173.339) |
≥10 |
≥45 |
| KD |
590(85.000) |
793-965 (114.985-139.925) |
≥10 |
≥50 |
| HY |
540 (78.300) |
965-1.195(140.000-173.339) |
≥42 |
≥224 |
Composizione chimica dell'asta di aspirazione comune:
| AISI |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
Mo |
V |
Cu |
Al |
| 1541 |
0.36-0.45 |
0.15-0.35 |
1.35-1.65 |
≤0.04 |
≤0.04 |
≤0.3 |
≤0.35 |
≤0.06 |
0.04-0.09 |
≤0.35 |
≤0.035 |
| 4120 |
0.17-0.24 |
0.17-0.37 |
0.4-0.7 |
≤0.025 |
≤0.025 |
0.8-1.1 |
≤0.3 |
0.15-0.25 |
/ |
≤0.2 |
/ |
| 4130 |
0.26-0.33 |
0.17-0.37 |
0.4-0.7 |
≤0.025 |
≤0.025 |
0.8-1.1 |
≤0.3 |
0.15-0.25 |
/ |
≤0.2 |
/ |
| 4138 |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.2-0.3 |
/ |
≤0.2 |
/ |
| 4138M |
0.37-0.45 |
0.17-0.37 |
0.9-1.2 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.2-0.3 |
0.04-0.09 |
≤0.2 |
/ |
| 4140 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.15-0.25 |
0.04-0.09 |
≤0.2 |
/ |
| 4142 |
0.38-0.45 |
0.17-0.37 |
0.5-0.8 |
≤0.025 |
≤0.025 |
0.9-1.2 |
≤0.3 |
0.15-0.25 |
0.04-0.09 |
≤0.2 |
/ |
| 3130 |
0.22-0.29 |
0.15-0.35 |
0.71-1.0 |
≤0.025 |
≤0.025 |
0.42-0.65 |
0.72-1.0 |
0.01-0.06 |
/ |
≤0.2 |
/ |
| 4320 |
0.18-0.42 |
0.15-0.35 |
0.8-1.0 |
≤0.025 |
≤0.025 |
0.7-0.9 |
1.15-1.5 |
0.2-0.3 |
0.04-0.09 |
≤0.35 |
≤0.035 |
| 4330 |
0.3-0.35 |
0.15-0.35 |
0.8-1.1 |
≤0.025 |
≤0.025 |
0.8-1.1 |
1.65-2.0 |
0.2-0.3 |
0.05-0.10 |
≤0.2 |
/ |
| 4621 |
0.18-0.23 |
0.17-0.37 |
0.7-0.9 |
≤0.025 |
≤0.025 |
≤0.35 |
1.65-2.0 |
0.2-0.3 |
/ |
≤0.2 |
/ |
| 4720 |
0.19-0.23 |
0.15-0.35 |
0.85-1.05 |
≤0.025 |
≤0.025 |
0.8-1.05 |
0.9-1.2 |
0.22-0.30 |
0.02-0.05 |
0.40-0.60 |
/ |
